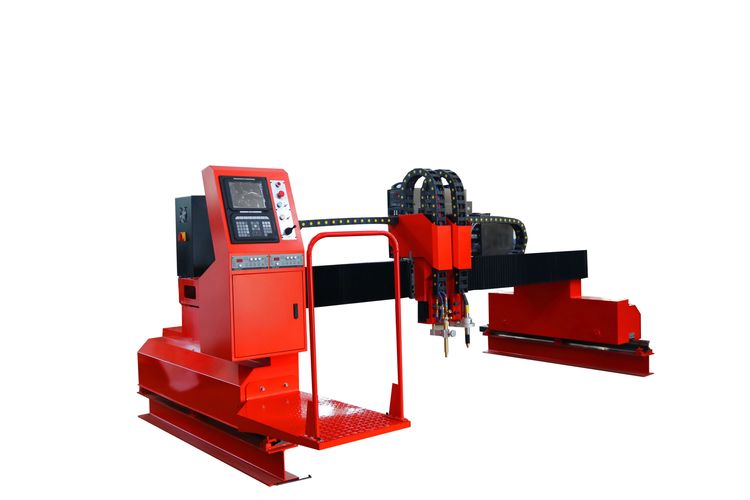

龍門式等離子數控切割機一般價格多少錢
發布時間：2023-08-09 14:24:25 龍門式等離子數控切割機門架主要有主橫梁和兩個縱向端架組成。主橫梁采用特制的鋼板拼焊成型，通過震動實效去應力，增加鋼性，防變型。材質：Q235。龍門采用雙龍門結構，以增加鋼性。
縱向端架采用鋼板拼焊成型，在縱向端架的中心位置是縱向驅動連接架，縱向驅動系統安裝在機器的中心位置，保證了機器的運行平穩性。在主機架上還裝有操作平臺，便于設備的操作。門架的所有結構件在完成拼接后將進行表面噴丸處理和振動去應力處理，這樣使得結構件的表面質量好，焊接應力得到了消除?？v向運行采用大直徑鋼制滾輪，其優點是強度好、耐磨損、運行穩。
龍門式等離子數控切割機的門架式保障機器工作精度和運行平穩性的關鍵部件，因此控制橫梁和端架的加工精度顯得尤為重要。橫梁是數控龍門五面體加工中心進行精加工，一次裝夾完成多面加工，有效保證了橫向齒條和導軌的安裝精度，縱向端架孔位是由精加工，有效地保證了端架滾輪孔位間的平行度、導向孔位的垂直度。
規格：
序號 | 名稱 | 龍門式數控等離子切割機 | 備注 |
1 | 橫向軌距 | 3-10米 | 根據客戶要求選擇 |
2 | 縱向軌長 | 6-50米 | 根據客戶要求選擇或者更長 |
3 | 數控割炬 | 等離子割炬1把，火焰割炬1把 | 根據客戶要求可增加 |
5 | 數控系統CNC | 上海方菱、北京斯達峰、美國海寶系統 | 根據客戶要求選擇 |
6 | 自動弧壓調高 | 進口，國產，內置，外置 | 根據客戶要求選擇 |
7 | 移動方式 | 拖鏈 | |
8 | 驅動方式 | 雙邊驅動 | |
9 | 主要電器元件 | 施耐德 | 根據客戶要求選擇 |
10 | 橫向，縱向驅動 | 日本松下 | 根據客戶要求選擇 |
11 | 精密減速機構 | 新寶減速機或德國紐卡特 | |
12 | 電磁閥 | 意大利CEME | 根據客戶要求選擇 |
13 | 氣路管道 | 韓國SAM | 根據客戶要求選擇 |
14 | 編程套料軟件 | 澳大利亞FastCAM SmartNEST(根據客戶要求) | 根據客戶要求選擇 |
15 | 切割方式 | 火焰（氧氣+燃?xì)猓?、等離子（空氣、氧氣、氮?dú)?、H2、H35、F5、H20等） | |
16 | 用戶自備范圍 | 1. 電能供給及配電箱； 2. 接地電網制作； 3.切割工作平臺； 4. 除塵裝置和除塵風道； 5. 工字鋼承梁（或水泥承梁）； 6. 承梁地基: 螺栓預埋及水泥灌漿； 7. 縱向拖鏈支撐及托架； 8. 氣源供給及截止閥等管道配置；以上部分，由賣方提供圖紙，買方負責施工。 | |
17 | 可根據客戶要選配裝置 | 1. 電容式自動調高裝置: 2.激光定位裝置: 3. 劃線裝置： 4. 坡口割炬： 5. 弧壓式自動調高裝置： 6. 三級穿孔裝置（大于100mm）： 7. 高頻沖打標記： 8. 除塵系統： 9. 噴墨標記： 10. 無限旋轉三割炬裝置: 11. 弱強火焰轉換裝置: 12. 等離子劃線: 13. 系統空調: 14. 重力沖打標記: 15. 水下、淺水式等離子切割裝置: 16. 回轉坡口等離子切割裝置: 17. 手工割炬等等 |
主要技術參數：
1 | 橫向有效切割范圍 | 軌距減0.8米 |
2 | 縱向有效切割長度 | 軌長減2米 |
4 | 火焰切割厚度 | 標配6-150mm，或者更大厚度 |
等離子切割厚度 | 根據等離子電源大小 | |
5 | 整機運行速度 | 0-12000mm/min或者24000mm/min |
6 | 割炬升降距離 | ≤180 mm或者更長 |
10 | 主導軌的直線度 | ≤±0.2 mm/10m |
11 | 主導軌的水平度 | ≤±0.2mm/10m |
13 | 兩導軌之間的平行度 | ≤±0.2 mm/10M |
14 | 劃線精度及整機綜合精度 （以右綜合圖形為準）邊長(四邊)1000╳1000mm 劃線速度500-800mm/min | |
15 | 邊長誤差(四邊) | ≤±0.3 mm |
16 | 對角線誤差 | ≤±0.3 mm |
17 | 回原點偏差 | ≤±0.2 mm |
23 | 設備整機定位精度、重復精度:符合并高于JB/T5102-1999標準 | |
24 | 等離子切割質量和尺寸偏差:符合并高于JB/T10045.4-1999標準 | |
